天游ty8线路检测中心

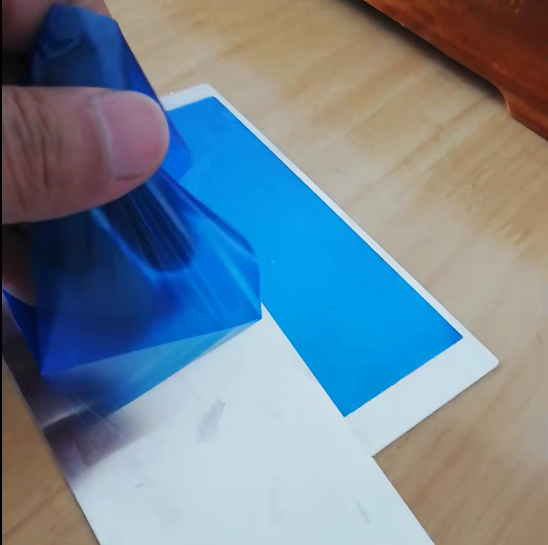

答：UV可剥蓝胶的施工流程主要包含以下关键步骤，需严格遵循操作规范以确保性能：一、施工前准备基材处理清洁：使用清洗剂彻底清除基材(如ITO玻璃、PCB板等)表面的油污、灰尘和杂质，确保表面干燥洁净。干燥：基材需完全干燥，避免残留水分影响胶体附着力。设备与材料准备UV固化灯：选择主发射波长为365nm的UV-LED灯或高压汞灯，确保固化能量达到1500-2000mJ/cm²。丝网印刷设备：根据需求选用150-200目的聚酯或不锈钢丝网，刮胶硬度75-80度，刮胶角度70-75度。UV可剥蓝胶：检查胶体状态，确保无沉淀或分层现象。二、施工操作丝网印刷参数设置：粘度控制：胶体粘度需保持在20000-30000CPS(25℃)，确保印刷流畅。膜厚控制：参考膜厚为20-30μm，可通过调整刮胶速度和压力实现。印刷过程：将UV可剥蓝胶均匀涂布于丝网上，通过刮胶将胶体转移到基材表面。印刷后静置1-2分钟，使胶体初步流平。UV固化固化条件：波长：250-400nm。能量：1500-2000mJ/cm²。时间：根据胶体厚度和UV灯功率调整，通常数秒至数十秒即可固化。操作要点：固化时需均匀照射，避免局部固化不足或过度。固化后可通过指触法检测(手指按压不粘手即为完全固化)。三、施工后处理质量检验外观检查：固化后的胶膜应平整、无气泡、无裂纹。附着力测试：使用胶带粘拉胶膜边缘，检查是否易剥离且无残留。耐化学性测试：将样品浸泡于10%酸碱溶液中30分钟，观察胶膜是否无异常。剥离操作方法选择：胶带辅助剥离：用胶带粘住保护膜边缘一角，整片粘起。手动剥离：用指甲从保护膜边角处刮起一部分，然后整片撕掉。注意事项：剥离时应保持胶膜完整，避免残留胶质。若发现剥离困难，可检查固化是否充分或基材表面处理是否到位。

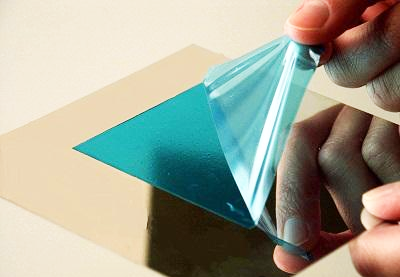

答：与传统保护材料的对比优势操作效率：UV固化速度远快于热固化或自然干燥型胶体，显著提升生产效率。环保性：无溶剂挥发，符合RoHS等环保法规。剥离效果：传统胶带或油墨可能残留胶质或损伤基材，而UV可剥蓝胶剥离后表面洁净。防护性能：耐化学腐蚀性优于普通临时保护材料，适用于复杂工艺环境。使用注意事项固化条件：需使用特定波长的UV灯(如395nm)，确保胶体充分固化。固化不足可能导致胶膜强度不足或剥离困难。基材兼容性：需提前测试胶体与基材的附着力，避免因剥离力过大导致基材损伤。储存条件：需避光保存，防止胶体提前固化。安全防护：操作时需佩戴护目镜及防护手套，避免紫外光直接照射皮肤或眼睛。

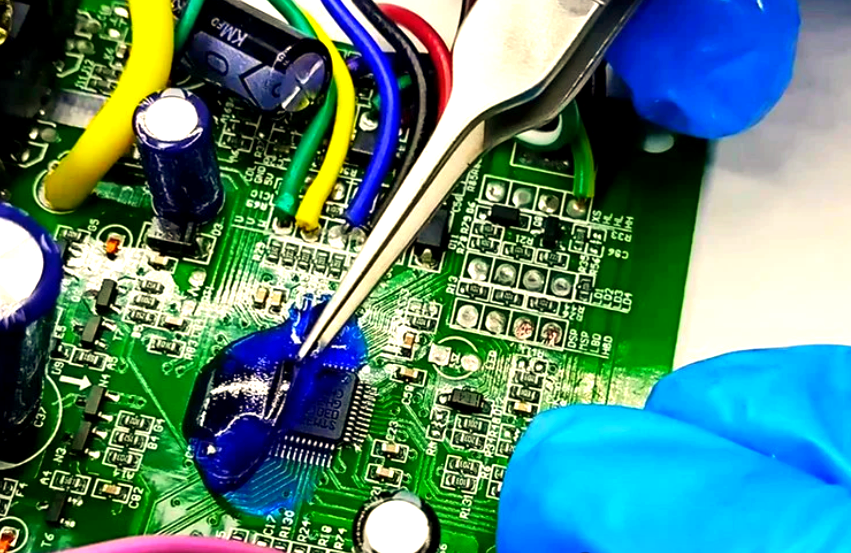

答：UV可剥蓝胶应用场景主要有以下几点：电子制造领域PCB板防护：在电镀、焊接等工序中保护焊盘、线路，防止化学腐蚀或机械损伤。元器件保护：临时覆盖敏感元件(如IC芯片、连接器)，避免污染或刮伤。返工与维修：在返修过程中保护周围区域，防止热风枪或焊锡影响其他部件。精密加工行业金属表面防护：在喷砂、阳极氧化等工艺中保护非加工区域，防止划痕或氧化。光学元件保护：临时覆盖镜头、滤光片等，避免加工过程中的粉尘或指纹污染。其他工业应用玻璃与陶瓷防护：在切割、打磨等工序中保护表面，防止破损或划伤。临时标记与遮蔽：在喷涂、丝印等工艺中作为遮蔽层，精准控制加工区域。

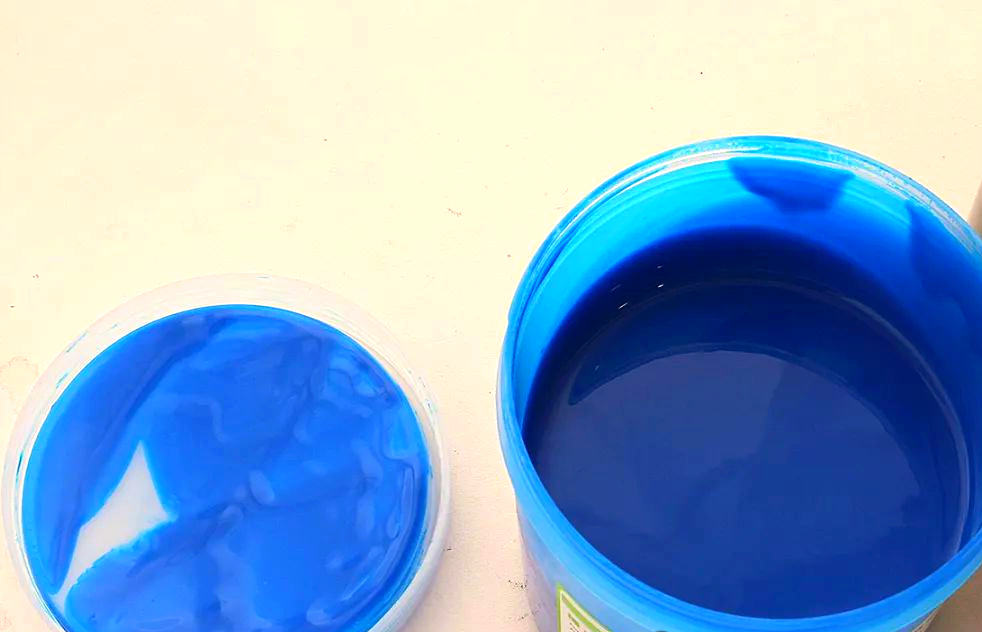

答：UV可剥蓝胶是一种单组分、可通过紫外光(UV)快速固化的临时保护胶粘剂，固化后形成可剥离的蓝色保护膜，具有易剥离、无残留、耐化学腐蚀、绝缘防潮等特性，广泛应用于电子制造、精密加工等领域的临时防护。核心特性UV固化技术胶体在紫外光照射下(通常几秒内)即可完成固化，无需长时间等待或加热，大幅缩短生产周期。固化后形成柔韧的蓝色薄膜，便于识别与操作。可剥离性固化后的胶膜可轻松手撕或工具剥离，剥离后表面无残留胶质，避免对基材造成污染或损伤。适用于需要多次拆卸或返工的工艺流程。耐化学性与防护性胶膜具有优异的耐酸碱、耐溶剂性能，可抵抗电镀液、化学清洗剂等侵蚀，保护基材不被腐蚀。提供绝缘、防潮、防尘等防护，适用于电子元件、金属件等敏感材料的临时保护。环保与操作友好单组分设计，无需混合，使用简便。固化过程无溶剂挥发，符合环保要求。胶体粘度适中，可通过喷涂、刷涂、丝网印刷等方式施工。

答：提升UV树脂耐黄变性能可从材料选择、添加剂优化、工艺改进、配方调整及存储管理等方面入手，具体如下：选择耐黄变性能好的UV树脂：不同种类UV树脂分子结构不同，耐黄变性能有差异。脂肪族分子结构的UV树脂耐黄变性通常优于芳香族结构，可优先选用。例如：蓝柯路L-6205 耐黄变脂肪族2官UV聚氨酯，蓝柯路L-6367-3 耐黄变准分子UV聚氨酯树脂，在产品设计中可重点考虑。添加抗氧化剂：抗氧化剂可抑制UV树脂氧化反应，提高耐黄变性能。在UV树脂中加入适量抗氧化剂，种类和用量需根据树脂种类和工艺条件选择。如受阻酚类主抗氧剂捕捉过氧化自由基，亚磷酸酯类、硫代酯类辅助抗氧剂分解氢过氧化物，通过协同作用有效延缓黄变。优化存储条件：UV树脂应避免长时间暴露在强光照和高温环境下，需保持存储环境干燥、阴凉和通风。紫外线是引发UV树脂黄变的主要诱因之一，高温会加速分子链运动和氧化反应，降低耐黄变性能。通过改善存储条件，可减少环境因素对树脂的影响。改进工艺条件：在UV树脂生产和使用过程中，需严格控制温度、湿度、压力等工艺参数，避免过度加工或处理导致树脂分子链损伤和氧化。例如，固化阶段若光照强度过大或时间过长，会导致产品黄变，需优化固化工艺参数。使用耐黄变光引发剂：光引发剂的选择对耐黄变性能至关重要。耐黄变性能高的光引发剂可减少光反应过程中有色产物的生成，降低黄变风险。例如，蓝柯路5024耐黄变光引发剂产品耐黄变性表现优异，在配方设计中可优先考虑。添加紫外线吸收剂：在UV树脂配方中添加紫外线吸收剂，可有效吸收紫外线能量，减少光氧化降解反应的发生，从而提高耐黄变性能。需注意部分紫外线吸收剂可能影响光固化速度，可选用对固化速度影响较小的产品，如蓝柯路Lencolo 8531 紫外线吸收剂。
